Nmea 2000 er afløseren for nmea 0183 og er fremtidens netværk. Nmea 2000 har en væsentlig højere datakapacitet end nmea 0183, og gør det simpelt at sammenkoble hele netværk, således at data deles mellem instrumenter. Nmea2000 er et åbent netværk, som tillader kommunikation mellem marineinstrumenter af forskellige fabrikater.

Mange nyere instrumenter kan benytte nmea 2000 netværket, og det anbefales kraftigt ved nyanskaffelse at sikre sig, at søkortplotteren understøtter nmea 2000. Brug vores Prissammenligning til at se hvilke søkortplottere, der anvender nmea 2000.

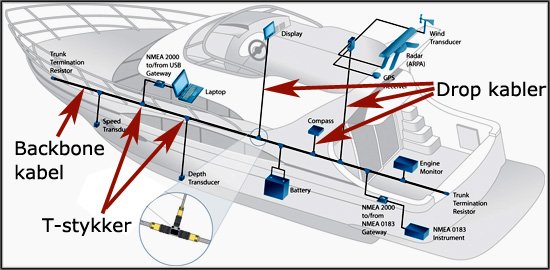

Et grundlæggende nmea 2000 netværk består af et "backbone" kabel, der f.eks. kan løbe på langs af båden som illustreret på tegningen herunder. Instrumenterne tilsluttes netværket via "drop-kabler" og "T-stykker". Det bliver på denne måde meget enkelt at udbygge sit netværk med nye instrumenter via "Plug-and-play".

Nmea 2000 netværk

Nmea 2000 startkit

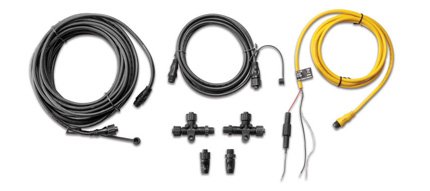

For at etablere et nmea 2000 netværk skal man bruge et såkaldt "nmea 2000 startkit". Dette består af:
NMEA 2000 drop cable (2 m) - frit til et instrument.
NMEA 2000 backbone cable (10 m)
NMEA 2000 power cable (2 m) - tilsluttes 12V
NMEA 2000 han-terminator - afslutter backbone kablet.
NMEA 2000 hun-terminator - afslutter backbone kablet.
2 x NMEA 2000 T-connectors - ét til strømkablet og ét frit til et instrument.

Nmea 2000 startkit

Eksempel på et nmea 2000 netværk

Nedenstående er et eksempel på, hvorledes man med nmea 2000 kan sammenkoble et stort antal instrumenter. Her vil søkortplotteren komme til at fungere som nervecenteret, hvorfra størstedelen af bådens navigation kontrolleres.

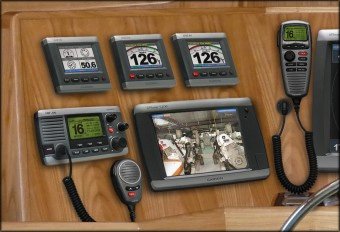

På kommandobroen sidder søkortplotteren, VHF og mindre displays.

Garmin netværk

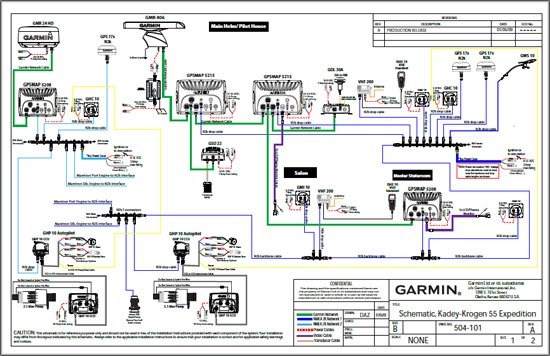

Netværket består ud over instrumenterne af en række sensorer og styreenheder såsom radar, ekkolodsmodul, autopilot, kamera og vindmåler. De blå kabler er nmea 2000 mens de grønne er ethernet.

Garmin netværk
